【橙訊】鄭和下西洋是大明皇帝的大工程，卻沒能留下任何官方文獻。

有一個說法是，後來的人不想朝廷再搞這種勞民傷財的形象工程，有意把歷史文獻給消毀了。有學者統計，從洪武到成化年間的100多年間，大明共產白銀3000 萬兩。鄭和七下西洋的財政撥款加在一起是700萬兩，花掉了600萬兩。國家財政幾乎要被七下西洋搞崩潰了，反對者自然不少。所以，在鄭和死去兩百多年之後，《鄭和航海圖》才莫明其妙地出現《武備志》中。

《武備志》是中國古代字數最多的一部綜合性兵書，有240卷，文200餘萬字，圖738幅，明天啟元年（1621年）有初刻本面世。《武備志》的作者叫茅元儀，其祖父茅坤是一位軍事家，在兵部為官。這部寫於金陵的《武備志》，運用了大量前朝的軍事檔案，其最後一卷（卷240），收錄有《自寶船廠開船從龍江關出水直抵外國諸番圖》最早摹本，後人簡稱為《鄭和航海圖》。圖前有142字的序言，但對此圖出自何時、何人、是抄本還是改寫本沒有交待。

鄭和下西洋插畫

多年以來學界一直使用向達先生根據《武備志》所錄圖整理的《鄭和航海圖》。21世紀，學者周運中指出，這個版本並非出自明天啟元年《武備志》原刻本，而是清初的刪改本。清初《武備志》初刻本因「多悖礙字句」被禁，錢塘人汪允文刪明本「東胡」等「不妥」之字，複刻《武備志》，號「蓮溪草堂本」。此後，又有道光活字本，於清代廣為流傳。真正的天啟本傳世極少，目前所知傅斯年圖書館藏有天啟元年刊本。《故宮珍本叢刊》中所收錄的《武備志》才是明天啟元年初刻本的《鄭和航海圖》。此外，崇禎十一年之後的范景文主編的《南樞志》中，也錄有同源的《鄭和航海圖》，此本不如《武備志》初刻本詳盡。

初刻於天啟元年（1621年）的《鄭和航海圖》，比之1402年朝鮮人繪製的《混一疆理歷代國都之圖》和成圖於明洪武二十二年（1389年）的《大明混一圖》，都顯得粗糙。它不像是一幅真正的遠洋航海圖，當然，也更像人們猜測的是向皇上匯報的示意圖。

雖然，《鄭和航海圖》數學精度很低，出處不明，但它仍折射出了中國古代航海科技的光輝。手卷式的《鄭和航海圖》，原圖採用寫景法呈「一」字展繪，在編入《武備志》時，由於過長，被改為書本式，割為24頁，自右而左，錄圖20頁，共40幅，其中，國內18幅，國外22幅，最後附「過洋牽星圖」兩幅。《鄭和航海圖》繪製了南京以下長江段、中國東海和南海直至印度洋波斯灣的航路以及沿海地形。圖上標示了港灣、江河入海口、島嶼、礁石、淺灘、沙洲、沿岸城鎮、衞所等設防地點以及可供導航用的山峰、塔、寺院、橋樑、旗杆等顯著物標。陸上詳細注記地名、國名等共500多個，能考出的的350個，150個考不出。

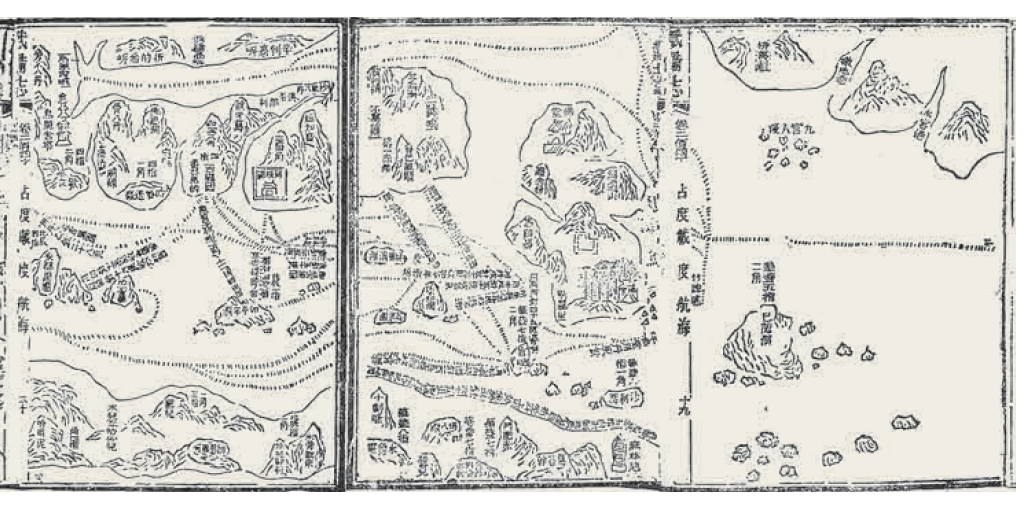

《鄭和航海圖》（局部）是世界上航線最長的遠洋航海圖

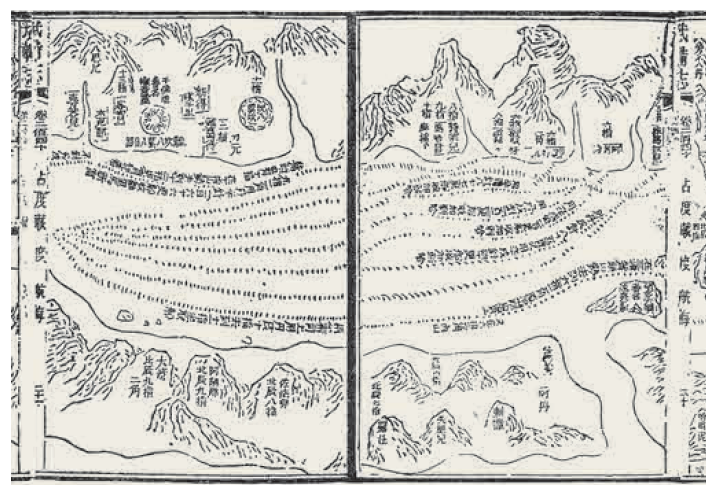

《鄭和航海圖》（局部）。全圖下方注記有「麻林地」，即今天的東非馬林迪

從《鄭和航海圖》所列地點來看，該圖應該繪製於第六次下西洋之後，第七次下西洋之前，即宣德五年（1430年）前。全圖以南京為起點，最遠至非洲東岸的慢八撒，麻林地（今肯尼亞蒙巴薩、馬林迪）—這也是多數學者贊同鄭和遠航最遠到達東非肯尼亞的主要證據。從此圖所標注的亞非廣闊海域來說，《鄭和航海圖》稱得上是世界現存最早航線最長的航海圖集。圖中標明航線所經亞洲各國的方位，航道遠近、深度，以及航行的方向、牽星高度；並一一注明何處有礁石淺灘。圖中還列舉自江蘇太倉至忽魯謨斯（伊朗霍爾木茲）的針路（以指南針標明方向的航線）共56線，由忽魯謨斯回太倉的針路共53線。往返針路全不相同，表明船隊已靈活採用多種針路以適應和利用季風洋流，體現了高超的航海技術和較高的海洋氣象科學水平。

《鄭和航海圖》是以行船者的主觀視覺來繪製的，遇山畫山，遇島畫島，突出了海岸線、離岸島嶼、港口、江河口、淺灘、礁石以及陸地上的橋樑、寺廟、寶塔、旗杆等沿岸航行的標誌。航海者觀海看圖，只要依景而行，就可以到達目的地。中國古代的江河航行地圖，大多是這種山水畫式的繪法。雖然不與世界上的海圖「接軌」，但亦實用可行。如，上水時上北下南，下水時上南下北等。

《鄭和航海圖》比例混亂，航程總圖和山陸島嶼放大圖繪在一起，但又採取了不同的辦法，加以區分和說明，比如用虛線表示航線，在離岸較遠的航線上注記了針位（航向、方位）和更數（航程、距離），有時還用文字注記出航道深度、航行注意事項。

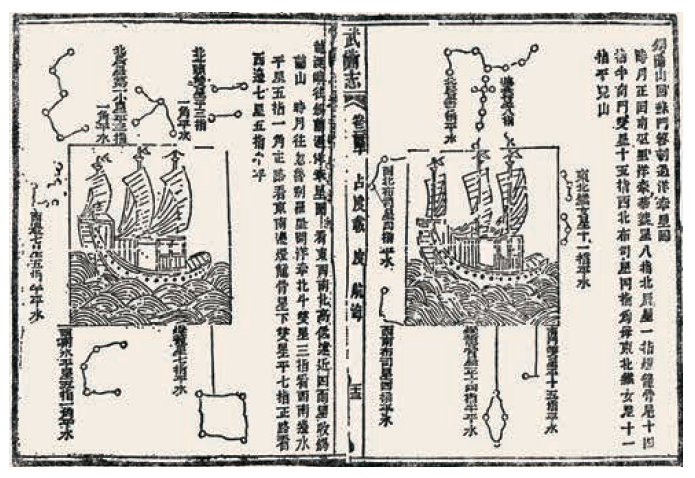

特別值得一提的是，《鄭和航海圖》最後還附有4幅「過洋牽星圖」。中國的天文航海，在《漢書．藝文志》天文類中就有記載，如《海中星占驗》《海中五星順逆》等。但專門用於航海的牽星圖，卻僅見於《鄭和航海圖》。此圖中的「過洋牽星圖」，其方位為上北下南，圖中央框內繪一艘航行的帆船，框的四周表示牽星所用的星座，如「北辰」星，即指北極星，並注明方位、星名及牽星高度「指」。明代過洋牽星術常用的星座包括北辰星、織女星、布司星、水平星（船底星座α 星）、北斗星、華蓋星、燈籠骨星等。航船通過觀測星辰（主要是北極星）的海平高度（仰角），來確定船舶航行方向和所處位置。
